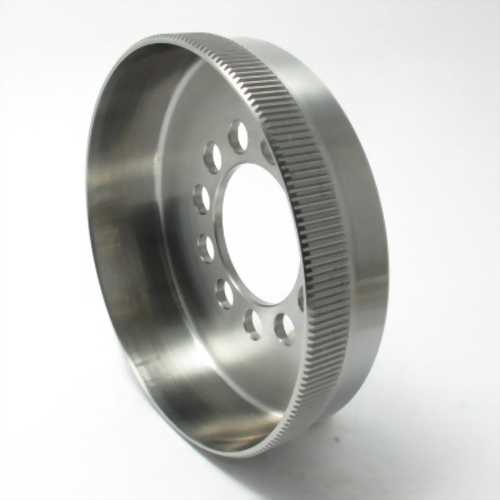

Flexspline genellikle harmonik dişli (harmonic drive) sistemlerinde kullanılan bir bileşen olup, esnek bir yapıya sahip olan ve mekanik gücün hassas bir şekilde iletilmesini sağlayan kritik bir parçadır. Harmonik dişli sistemleri, robotik, uzay teknolojileri, hassas makine imalatı gibi alanlarda yüksek hassasiyetli hareket aktarımı için kullanılır.
Flexspline’ın Temel Özellikleri
- Esnek Yapı: Flexspline, genellikle ince ve esnek bir metal malzemeden yapılmıştır, böylece deformasyona uğrayarak mekanik güç aktarımına olanak sağlar.
- Dişli Yapısı: Bir ucunda dişli profiline sahiptir ve bu dişliler, sistemin diğer bileşenleriyle (wave generator ve circular spline) birlikte çalışır.
- Deformasyon ile Çalışma: Flexspline, bir dalga jeneratörü (wave generator) tarafından kontrollü bir şekilde deforme edilir. Bu deformasyon, flexspline’ın diğer bileşenlerle kavrama yapmasını ve güç aktarımını sağlar.
Harmonik Dişli Sisteminde Rolü
Flexspline, harmonic drive içindeki üç temel bileşenden biridir:
- Wave Generator: Esnek bir kam içerir ve flexspline’ı deforme ederek hareketin hassas bir şekilde aktarılmasını sağlar.
- Flexspline: Esnek yapısıyla hareketi dalgalı bir şekilde circular spline’a iletir.
- Circular Spline: Flexspline’dan gelen hareketi alır ve sabit bir şekilde çıktıya dönüştürür.
Avantajları
- Yüksek Hassasiyet: Geri tepme (backlash) neredeyse sıfırdır.
- Kompakt ve Hafif: Küçük boyutlarına rağmen yüksek tork iletebilir.
- Sessiz Çalışma: Diğer dişli sistemlerine kıyasla daha sessizdir.
- Yüksek Redüksiyon Oranları: Tek bir aşamada yüksek hız azaltma oranları sağlar.
Kullanım Alanları
- Robotik: Hassas hareket gereksinimi olan robot kollarında.
- Uzay Teknolojisi: Hafiflik ve hassasiyet nedeniyle uydu sistemlerinde.
- Tıbbi Cihazlar: Cerrahi robotlar ve diğer hassas cihazlarda.
- Endüstriyel Otomasyon: CNC makineleri, lazer kesim cihazları gibi uygulamalarda.
Kısacası
Flexspline, mekanik hareketin yüksek hassasiyetle ve kompakt bir yapıyla aktarılmasını sağlayan kritik bir bileşendir. Harmonik dişlilerin temel unsurlarından biri olan bu parça, özellikle hassasiyet, sessizlik ve kompakt tasarımın önem taşıdığı mühendislik uygulamalarında büyük öneme sahiptir.
Flexspline Türkçe İsim Karşılığı
Flexspline için Türkçe bir teknik terim önerisi olarak “Esnek Çark” veya “Esnek Dişli” kullanılabilir.
Bu öneriler şu gerekçelere dayanıyor:
- Esnek: “Flex” kelimesinin Türkçesi olan “esnek”, flexspline’ın deformasyon yeteneğini vurgular.
- Çark/Dişli: Mekanik sistemlerde hareket iletimini sağlayan temel işlevine uygun olarak bu terimler tercih edilebilir.
Alternatif olarak, “Esnek Tahrik Elemanı” ya da “Harmonik Dişli Elemanı” gibi daha açıklayıcı bir isim de düşünülebilir, özellikle harmonic drive sistemini vurgulamak isteniyorsa.
